冷却器的工作原理和结构图

来源: www.whyyjs.com 发布时间:2022-03-03

  一、顾名思义,冷却器是一种制冷装置,但它的工作原理是否与冰箱和空调相同?下面的小编将详细解释冷却器的工作原理。来看看它是否和冰箱和空调一样。

  冷却器,英文名称为colingaparatus,是一种用于冷却流体的热交换设备,通常用水或空气作为冷却剂去除热量。目前已广泛应用于大功率硅整流、感应炉、中频炉等大型电器的配套设备,用于冷却保护机的纯水、水风、油水、油风冷却装置。

  二、冷却器工作原理-分类

  冷却器主要可分为三种类型:管式、波纹板式和风冷式。其中,管式冷却器可分为双管式、垂直式、水平式、浮头式等。管式冷却器的特点是冷却水通过管道,油通过管道间隔,中间设置的折叠板使油流,使用双甚至四流的冷却效果更强;波纹板冷却器也可分为人字、斜波纹等,主要采用波纹结构排列的接触点,使流体在流量不高时形成紊流,大大提高了散热效果;风冷冷却器可分为间接式、固定式、悬挂式等,结构简单、体积小、重量轻、使用方便。接下来,我们将以管式冷却器为例,解释冷却器的工作原理。

  三、冷却器工作原理-结构

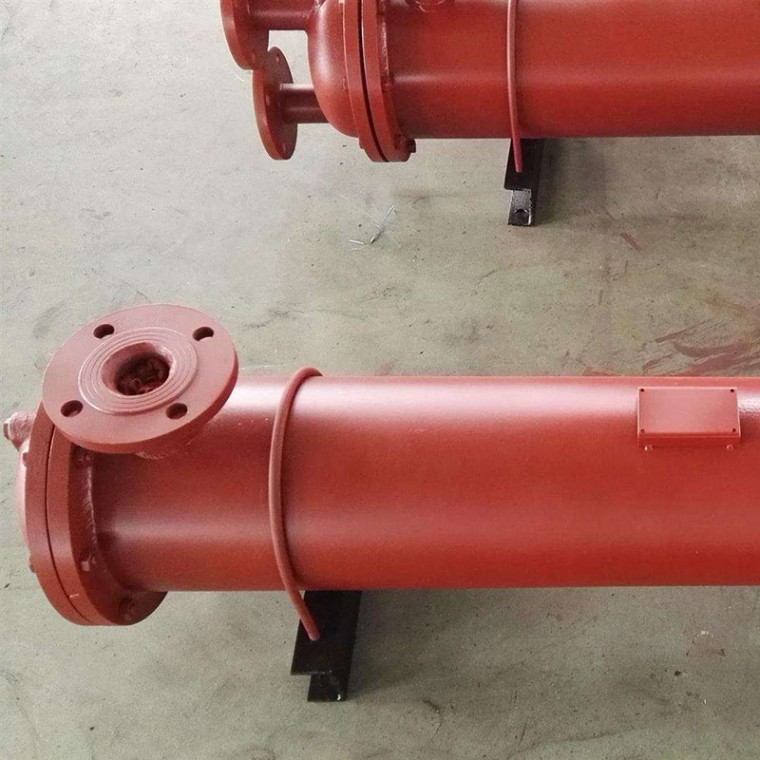

  列管式冷却器主要由外壳和内冷却器组成。其中,外壳包括筒体、分水盖和回水盖,包括进油管、出油管、进水管、出水管,并附有排油、排水、排气螺塞、锌棒安装孔连接温度计接口等。冷却器体包括冷却器管、固定孔板、动孔板、折叠板等。冷却器管的两端与固定、动孔板、固定孔板和外法兰连接。动孔板可在外体内自由伸缩,以消除温度对冷却器管热膨胀和冷收缩的影响。折叠板可以加强传热,支撑冷却器管。

  四、冷却器工作原理

  管式冷却器的热介质从筒体上的接管进口,并通过折叠通道曲折流向接管出口。冷却器介质采用双管流,即冷却器介质从进水口进入一半冷却器管,然后从回水盖进入另一半冷却器管,进入另一侧的水盖和出水管。在双管流过程中,吸收热介质释放的余热从出口排出,使工作介质保持额定的工作温度。
